社区考虑了硬件的多样性，很难说把各种管理不同硬件资源的代码都合入K8s项目中，所以就试图提供统一的插件化方案来让用户（主要是设备提供商）在K8s上自定义这些资源的管控。
这个方案叫Device Manager，实际上是通过在K8s中内置Extended Resource和Device Plugin两个模块，来允许用户自己编写对应硬件资源的Device Plugin，最终串起硬件资源在集群级别的调度、以及在nodes上的实际绑定。

Extended Resource:

这个模块提供了自定义资源的扩展，用户可以把资源的名称和数量上报给API Server。Scheduler调度pod时，会根据该类资源的数量条件进行判断。
目前这类资源的delta必须为整数，未来可能允许浮点数。

Device Plugin:

Device Plugins其实是一些以Pod中容器或者bare-metal-mode运行的简单的gRPC servers。

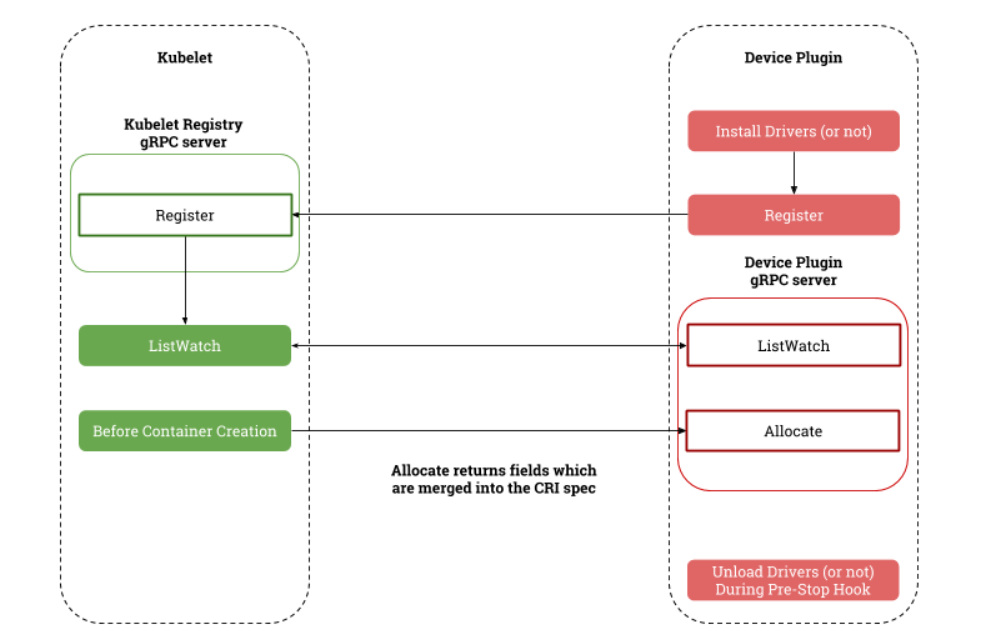

这些servers会实现Device Manager定义的gRPC interface，在Kubelet中注册，让Kubelet通过gRPC去调用Device Plugin的ListAndWatch()和Allocate()方法。

ListAndWatch()方法帮助Kubelet discover和watch设备资源的变化；
Allocate()方法允许Kubelet在创建使用该设备资源的容器时，告诉Device Plugin进行设备绑定容器的具体操作，并告诉Device Plugin使用的device、volume以及env配置。

Lifecycle

一开始，Device Plugin需要主动去提醒Kubelet的gRPC server，以告知它的存在。
Kubelet和Device Plugin的gRPC server通过host上的Unix Socket进行通信，比如/var/lib/kubelet/device-plugins/nvidiaGPU.sock。

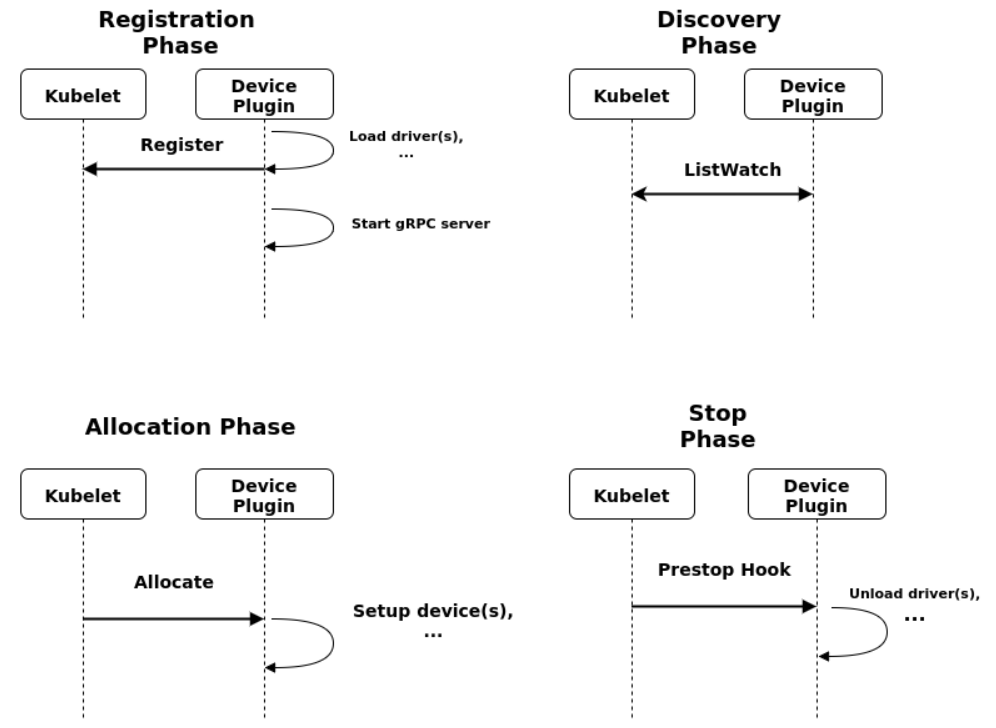

具体的Device Plugin生命周期如下图所示，分为注册、发现、分配、停止四个阶段。

Registration

社区推荐的是以daemonset的方式去部署Device Plugin，i.e. kubectl create -f nvidia.io/device-plugin.yml。Daemonset的容器会在所有nodes上run起来，看当前node上是否有可用的设备资源，如果没有就terminate掉（假设restartPolicy是OnFailure）。
Device Plugin启动时，通过gRPC往/var/lib/kubelet/device-plugins/kubelet.sock（Kubelet gRPC server的socket）发RegisterRequest，在Kubelet中注册，并提供Device Plugin的Unix Socket、API version、device name（ResourceName）。Kubelet会回复RegisterResponse，包含了可能触发的error，比如API version不支持或者已有同名的Device Plugin注册过。如果Kubelet没有回复error，Device Plugin才会开始运行自己的gRPC server。
同时，Kubelet也会将设备资源信息暴露到Node status中，设备资源会以Extended Resources的形式（vendor-domain/vendor-device的格式，如nivida.com/gpu）在Apiserver上公布，后续Scheduler会利用该信息进行调度。

Discovery

Device Plugin启动后，Kubelet会和它建立一个ListAndWatch的长连接。Device Plugin向Kubelet公告一个devices list，如果设备情况发生变化则会重发。
当某个设备的health check失败，就会通知Kubelet。如果该设备空闲，Kubelet会将其挪出可分配列表；如果该设备被某个Pod使用，Kubelet会将该kill掉该Pod。
Device Plugin可以利用Kubelet的socket持续检查Kubelet的状态，在Kubelet重启时让插件也重启，向Kubelet重新注册。

Allocation

Scheduler从cache中选择资源满足的node；Node收到Add Pod，对Pod信息进行admit()方法来判断是否可运行。判断中就包括了UpdatePluginResource()这个handler。该方案会调用devicePluginManager的Allocate()方法，对Kubelet缓存中记录的资源可用量进行判断和计算，并选定要使用的设备。
确定创建容器时，Kubelet会调用Device Plugin的Allocate()函数。
Device Plugin被call后，根据request的device id，检查设备是否可用；可用的话会执行设备特定的命令，比如GPU cleanup、QRNG初始化等；并向Kubelet返回在容器创建时对设备的配置，包括Env、Mounts、Devices；该配置会被记录在podDevices这个map中。
Kubelet创建Pod的容器时，产生如下调用链，从podDevices在获取容器使用的设备，组织成容器运行时的参数opts，传递到container runtime中，最终run container时会用opts到。比如GPU容器，会在opts中增加--devices的参数指定，让容器挂上需要的设备。
1
2
GenerateRunContainerOptions() -> containerManager.GetResources() -> devicePluginManager.GetDeviceRunContainerOptions() -> deviceRunContainerOptions()

Stop

这里的Stop指Device Plugin自身停止时想做的清理工作，比如清理Socket、unload driver之类的事情，即对应Device Plugin生命周期的Stop，而非Kubelet控制的Pod生命周期。
至于设备失效，Device Plugin会通过ListAndWatch gRPC stream来提示Kubelet，Kubelet会据此让Pod失效，比如Kill掉Pod。
